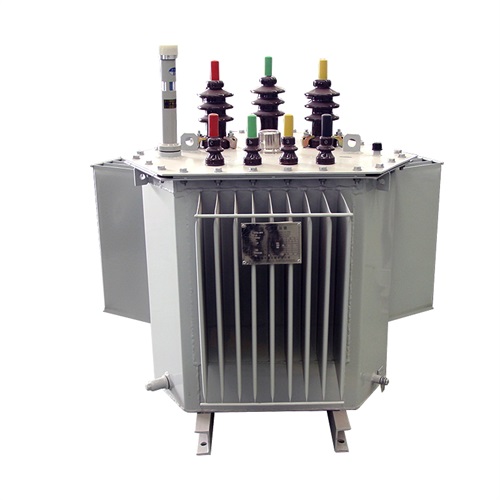

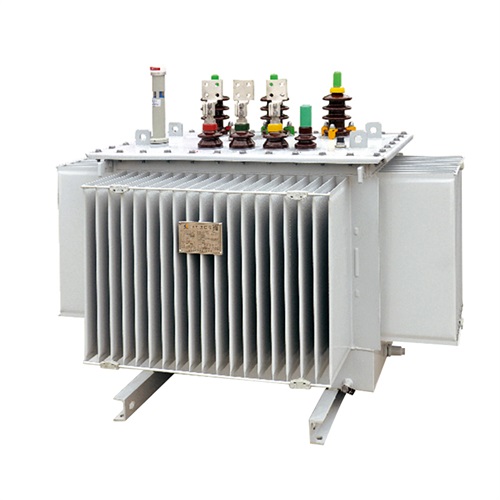

S20-1000KVA油浸式變壓器器身結構簡單，減少了短路時的軸向力，抗突發性短路故障能力很強，密封式構造，經久耐用，可以延長使用期限。合乎GB20052-2020，能耗等級商品二級能效規范。S20-1000KVA油浸式變壓器選用環狀鐵心、全屏蔽式結構生產制造，轉換導出換相電源開關，電流表表明隨意兩相電壓，A、B、C三個電流計展示在不一樣電壓中的相電壓;通過調整變壓、降血壓按鍵開關，可在帶負荷前提下，無極、光滑、自動地調整電壓。油式交流穩壓器身兩側和后面設計合理的波浪紋散熱器，能有效降低交流穩壓器在運行中的熱量，保證產品品質、平穩、可信賴的。

　　S20-1000KVA油浸式變壓器特性：

　　1、S20-1000KVA油浸式變壓器鐵心采用先進的***冷扎鐵氧體磁芯疊積成的，大幅度降低空載損耗和空載電流，并且對鐵心開展捆扎，***鐵心的緊實度，減少噪音。

　　2、高低壓繞組用線材線圈電感，低壓繞組500kVA以下的采用雙層圓桶式結構。630kVA或以上選用雙螺旋結構或四螺旋結構，高壓繞組采用多層圓桶式結構。

　　3、變壓器連接組選用Dyn11,降低諧波電流對電網產生的影響，改進供電可靠性。

　　4、變壓器為全封閉構造，延長其使用壽命，免吊芯，免檢修。

　　5、評測噪聲值小于規范。該系列變壓器經正常的運送后，不用吊芯查驗，就可以組裝相關的零部件，進行檢驗新項目實驗，達標后就可以投入使用。

　　S20-1000KVA油浸式變壓器特性：

　　1、減少空載損耗。

　　選用性能優良的鐵氧體磁芯五級接縫處，改善鐵芯構造制造工藝，減少加工工藝指數。不疊上鐵軛鐵氧體磁芯不上漆解決，裁切毛邊保持在0.02mm下列。

　　2、減少負載損耗。

　　選用比電解鎳導電性強的無氧銅桿拉撥的輸電線，提升導電系數。適當調整電流強度，改進絕緣結構、采用半主油道、預制構件絕緣件、繞阻總體套服、自粘線、自粘紙，變小絕緣層容積、提升繞阻填充系數，減少繞阻規格來減少負載損耗。.

　　3、減少其他部件消耗。

　　改善鐵芯構造：改善構造，設計里控制繞組漏磁通，調節安匝均衡，從而降低機油箱等構件的雜散消耗。用波浪紋機油箱、片式散熱器提升散熱效率。

　　S20-1000KVA油浸式變壓器性能參數

　?、俟ぷ黝l率50-60Hz

　　②空載電流：0.5-4%間

　?、垠{壓/低電壓抗壓強度：35/5KV/min無穿透

　?、芙拥仉娮璧蛪簜?cè)不得少于1000MΩ

　?、堇@阻接口方式：Yyn0，與Dyn0

　?、揠姶啪€圈容許溫度：F級絕緣層100K，H級絕緣層120K。

　?、呱岱椒ǎ寒?dāng)然風冷式和逼迫風冷式

　?、嘞辔辉肼暤陀?2dB
