SCB14干式變壓器如何散熱
SCB14干式變壓器散熱機制與優化方案
SCB14干式變壓器采用環氧樹脂澆注工藝，其散熱性能直接影響運行效率、溫升控制及使用壽命。以下從散熱原理、關鍵設計、優化措施及運維建議四方面展開，為用戶提供系統性解決方案。
一、SCB14干式變壓器散熱原理
1. 熱源與熱傳遞路徑
熱源：繞組銅損(I2R損耗)和鐵芯磁滯損耗，其中繞組損耗占比約80%~90%。
熱傳遞路徑：
繞組→絕緣層→氣道→空氣：繞組內部熱量通過環氧樹脂絕緣層傳導至氣道表面，再由空氣對流帶走。
鐵芯→夾件→空氣：鐵芯損耗通過夾件傳導至外殼，最終由自然或強制對流散熱。
2. 散熱方式分類
| 散熱方式 | 原理 | 適用場景 |
|---|---|---|
| 自然冷卻（AN） | 依靠空氣自然對流散熱，無需輔助設備。 | 負載率≤50%、環境通風良好的場所。 |
| 強迫風冷（AF） | 通過風機加速空氣流動，散熱效率提升3~5倍。 | 負載率>50%、需臨時過載的場景。 |
二、SCB14散熱關鍵設計
1. 氣道結構優化
軸向氣道：繞組層間設置垂直氣道(寬度3~5mm)，利用熱空氣上升原理增強自然對流。
輻向氣道：高壓繞組與低壓繞組間設置徑向氣道(寬度5~8mm)，提升散熱均勻性。
案例：某1000kVA SCB14變壓器采用雙層軸向氣道設計，溫升較單層氣道降低8K。
2. 繞組與鐵芯材料
繞組：采用高導電率銅導體(電導率≥58MS/m)，減少發熱量。
鐵芯：選用低損耗高導磁非晶合金或優質硅鋼片(如30ZH120)，降低磁滯損耗。
3. 表面處理技術
涂層選擇：繞組表面涂覆高輻射率涂層(發射率≥0.95)，增強熱輻射效率。
類比：普通涂層發射率約0.8，高輻射涂層可提升散熱效率15%~20%。
三、散熱優化措施

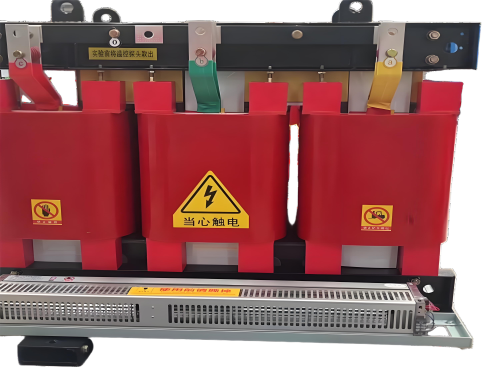

1. 強制風冷(AF)系統設計
風機選型：
風量計算：Q = P / (ΔT × ρ × c)
(P為損耗功率，ΔT為溫升目標，ρ為空氣密度，c為比熱容)
示例：1000kVA SCB14變壓器(總損耗9.2kW)，目標溫升≤80K，需風量≥1200m3/h。
風道設計：
風機安裝于變壓器底部或側面，形成“下進上出”氣流，避免短路循環。
風速要求：氣道內風速≥2m/s，確保有效換熱。
2. 環境控制
通風要求：
自然冷卻時，安裝空間需滿足每kW損耗對應0.5m3/s通風量。
強制風冷時，進風口需設置濾網(防塵等級≥IP5X)，避免灰塵堆積影響散熱。
溫度監控：
安裝PT100溫度傳感器，實時監測繞組熱點溫度(建議≤130℃)。
超溫報警閾值設為140℃，跳閘閾值設為155℃。
3. 負載管理
負載率控制：
自然冷卻時，負載率≤50%;強制風冷時，負載率可提升至70%~80%。
過載策略：
短時過載(≤2小時)時，允許負載率1.5倍，但需加強散熱監控。
四、運維建議與常見問題
1. 日常維護
清潔檢查：每季度清理氣道及風機濾網，確保通風順暢。
緊固件檢查：每半年檢查繞組壓緊螺栓及鐵芯夾件，防止松動導致局部過熱。
2. 故障排查
| 現象 | 可能原因 | 解決方案 |
|---|---|---|
| 繞組溫度過高 | 風機故障、氣道堵塞、負載過大 | 檢修風機、清理氣道、降低負載。 |
| 局部放電異常 | 絕緣層破損、灰塵積聚 | 局部修復絕緣、加強清潔。 |
| 噪聲增大 | 風機軸承磨損、鐵芯松動 | 更換軸承、緊固鐵芯夾件。 |
3. 升級改造
散熱系統升級：
自然冷卻改強制風冷：增加風機及溫控裝置，提升負載能力20%~30%。
案例：某數據中心將SCB14-800kVA變壓器升級為AF冷卻，負載率從45%提升至70%。
智能監控：
加裝物聯網溫控模塊，實現遠程溫升監控與故障預警。
五、SCB14散熱性能對比表

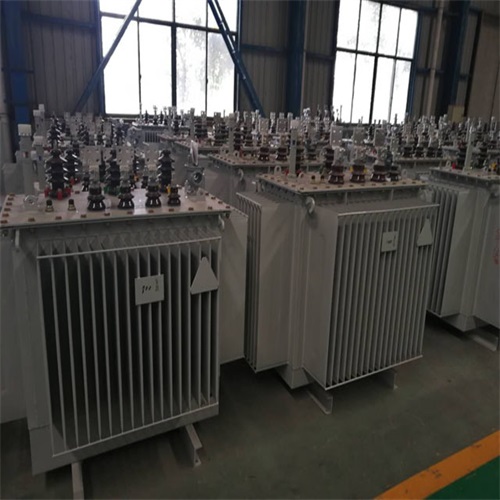

參數 SCB14(自然冷卻) SCB14(強制風冷) 油浸式變壓器
溫升限值 ≤100K(繞組熱點) ≤80K(繞組熱點) ≤65K(油頂層)
負載能力 50%額定容量 70%~80%額定容量 100%額定容量
散熱效率 低(自然對流) 高(強制對流) 中(油循環)
維護成本 低(免維護) 中(風機維護) 高(油質檢測)
六、總結與推薦
選型建議：
自然冷卻(AN)：適用于負載率穩定且≤50%的場景(如商業建筑、輕工業)。
強制風冷(AF)：適用于負載波動大或需臨時過載的場景(如數據中心、充電樁)。
優化方向：
提升氣道設計合理性，優先采用雙層軸向氣道。
加裝智能溫控系統，實現散熱與負載的動態匹配。
推薦型號：
基礎款：江蘇華鵬SCB14-1000/10(AN冷卻，溫升≤100K)。
高效款：特變電工SCB14-1000/10(AF冷卻，溫升≤80K，負載率80%)。
通過科學設計散熱系統與合理運維，SCB14干式變壓器可實現高效、安全、長壽命運行，滿足現代電力系統對可靠性與節能性的雙重需求。
