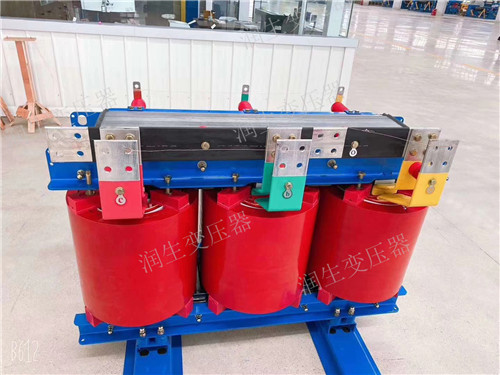

3150KVA干式變壓器材料優質、配方科學，采用先進的生產檢測設備按嚴格的工藝生產而成。

　　功能特點：

　　3150KVA干式變壓器電壓等級10-35kV，變壓器容量SC10，SCB10-3～2500kVA，該變壓器是我公司在消化吸收引進技術的基礎上研制開發35kV級絕緣干式變壓器，產品的設計與制造均滿足IEC60076、GB6450、GB/T10228等標準的要求，產品廣泛應用于電場廠、電站、工礦企業、用戶配電站等電力和配電系統，該產品具有以下特點：

　　(1)損耗低，完全符合**9,10，,11系列產品的標準要求和**節能標準的要求;

　　(2)局部放電量小;

　　(3)絕緣等級達到了F級，耐溫155℃，實際運行溫升低，過載能力強，在自冷的情況下可以長期120%過載運行，在強迫風冷的情況下可以150%過載運行;

　　(4)噪音小，在國標的基礎上平均下降了20dB左右;

　　(5)性能可靠，運行安全、維護方便、具有整體機械強度高，耐受短路能力強、耐受沖擊過電壓性能好、防潮性能好的特點。

　　使用條件：

　　滿足下列要求的使用條件為正常使用條件。

　　a.海拔

　　海拔不超過1000m。

　　b.環境溫度

　　**氣溫 +40℃

　　**日平均氣溫 +30℃

　　**年平均氣溫 +20℃

　　**氣溫 -30℃(適用于戶外式變壓器)

　　**氣溫 -5℃ (適用于戶內式變壓器)

　　c.電源電壓的波形

　　電源電壓的波形似于正弦波。

　　d.多相電源電壓的對稱性

　　多相變壓器所連接的電源電壓應近似對稱。

　　應用范圍：

　　產品*適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：適用于高層建筑、商業中心、機場、隧道、化工廠、船舶等重要或特殊環境場所。

　　產品參數:

　　電壓等級：6、10、20、35KV

　　容量范圍：30～12500KVA

　　調壓方式：無勵磁調壓或有載調壓(配真空或空氣有載開關)

　　分接范圍：±2X2.5%(無勵磁調壓)、±4X2.5%(有載調壓)或其它

　　頻　　率： 50Hz或60Hz

　　相　　數： 三相

　　聯接組別：Yyn0;Dyn11;Yd11或其它

　　短路阻抗：標準阻抗或用戶要求

　　使用環境：相對濕度100%，環境溫度不高于40℃

　　溫升限值：100K或125K

　　冷卻方式：自冷(AN)、風冷(AF)或水冷(WF)

　　防護等級：IP00;IP20(戶內);IP23(戶外)或其它

　　絕緣等級：F級或H級

　　絕緣水平：10KV級工頻耐壓35KV、沖擊耐壓75KV;

　　20KV級工頻耐壓50KV、沖擊耐壓125KV;

　　35KV級工頻耐壓70KV、沖擊耐壓170KV。

　　0.4KV級工頻耐壓3KV。

　　氣候等級：C2

　　環境等級：E2

　　燃燒性能等級：F1

　　產品特點:

　　3150KVA干式變壓器采用先進的技術和國際**的先進設備，體質的材料、科學的配方、嚴格的工藝和高標準檢測，使產品具有以下特點：

　　a、高、低壓線圈均采用銅導體，SCB系列低壓采用整張銅箔繞制。玻璃纖維增強，高真空狀態下干燥和澆注環氧樹脂。固化后形成堅固的整體，機械強度高，抗短路性能強。局部放電量小，可靠性高，使用壽命長。

　　b、阻燃、防爆、不污染環境。采用進口的環氧樹脂加玻璃纖維復合絕緣材料，且環氧樹脂中含有一定比例的石英粉，導熱系數和阻燃性能比樹脂玻璃纖維材料有很大提高，且高溫下不會產生有害的氣體。

　　c、線圈不吸潮，鐵芯夾件有特殊的防蝕涂層，可在高溫度和其它惡劣環境下運行。間斷運行無需去潮處理。

　　d、抗短路、雷電沖擊水平高。

　　e、線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用空氣自冷，對于任何防護等級的變壓器，均可配置風冷系統，以提高短時過載能力，以確保安全運行。

　　f、低損耗、低噪聲，節能效果好，運行經濟，免維護。

　　g、體積小，重量輕，占地空間少，安裝費用低。

　　h、因無火災、爆炸之憂，可分散安裝在負荷中心，充分靠近用電站，從而降低線路造價和節省昂貴的低壓費用。

　　3150KVA干式變壓器可廣泛用于輸變電系統、賓館、飯店、高層建筑、商業中心、體育場館、石化工廠、地鐵、車站、機場、海上鉆臺等場所。特別適合于負荷中心和具有特殊防火要求的場所。

　　3150KVA干式變壓器繞制工藝

　　采用國外引進的全自動數控繞包機設備，利用微機編程控制來繞制繞組。高壓繞組和0.1kV以上的低壓繞組采用漆包圓銅線或扁銅線繞制成多層層式，0.1kV以下的低壓繞組采用箔式結構。
