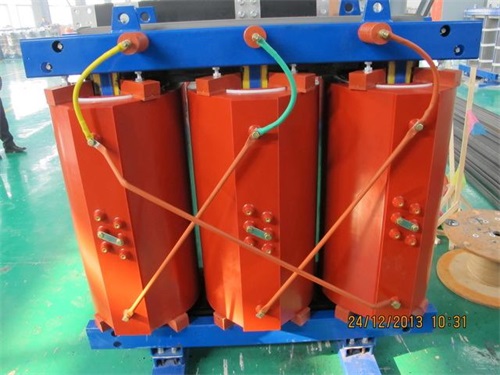

干式變壓器線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

　　干式變壓器高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。

　　鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。

　　鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。

　　變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。

　　配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。

　　干式變壓器使用條件：

　　1.海拔不超過2000m。

　　2.環境溫度-25~+45℃

　　3. 空氣相對濕度：平均相對濕度為90%

　　4.電源電壓的波形近似于正弦波。

　　5.多相電源電壓的對稱性多相變壓器所連接的電源電壓應近似對稱。

　　6.無劇烈震動和沖擊振動的地方

　　7. 無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方

　　干式變壓器產品參數：

　　因當?shù)仉妷翰煌氜D(zhuǎn)換電壓之場所，專為電氣機械設備而量身定做。

　　容量：0.5KVA~5000KVA

　　絕緣等級: F級或H級

　　頻率：50/60Hz(可依客戶要求設計30Hz-400Hz)

　　相數：三相
