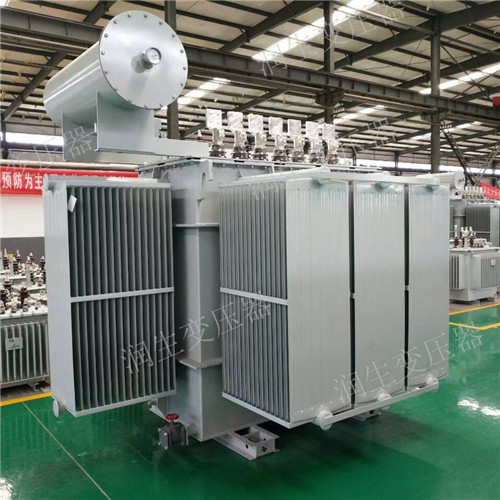

500KVA變壓器是作為開關電源***主要的組成部分,500KVA變壓器各個繞組線圈的匝數比例則決定了輸出電壓的多少。它是工作頻率超過中頻的電源變壓器，主要用于高頻開關電源中作高頻開關電源變壓器。傳送功率比較大的，工作頻率比較低;傳送功率比較小的，工作頻率比較高。這樣，既有工作頻率的差別，又有傳送功率的差別，工作頻率不同檔次的電源變壓器設計方法不一樣，也應當是不言而喻的。

　　工作原理：

　　500KVA變壓器是作為開關電源***主要的組成部分。開關電源一般采用半橋式功率轉換電路，工作時兩個開關三極管輪流導通來產生100kHz的高頻脈沖波，然后通過500KVA變壓器進行降壓，輸出低電壓的交流電，500KVA變壓器各個繞組線圈的匝數比例則決定了輸出電壓的多少。

　　高頻電源變壓器產生電磁干擾的主要原因還有磁芯之間的吸力和繞組導線之間的斥力。這些力的變化頻率與高頻電源變壓器的工作頻率一致。因此，工作頻率為100khz左右的高 頻電源變壓器，沒有特殊原因是不會產生20khz以下音頻噪聲的。

　　設計原理：

　　在500KVA變壓器設計時，變壓器的漏感和分布電容必須減至***小，因為開關電源中500KVA變壓器傳輸?shù)氖歉哳l脈沖方波信號。在傳輸?shù)乃沧冞^程中，漏感和分布電容會引起浪涌電流和尖峰電壓，以及頂部振蕩，造成損耗增加。通常變壓器的漏感，控制為初級電感量的1%～3%。

　　初級線圈的漏感----變壓器的漏感是由于初級線圈和次級線圈之間，層與層之間，匝與匝之間磁通沒有完全耦合而造成的。

　　分布電容----變壓器繞組線匝之間，同一繞組的上、下層之間，不同繞組之間，繞組與屏蔽層之間形成的電容稱為分布電容。

　　初級繞組----初級繞組應放在***里層，這樣可使變壓器初級繞組每一匝用線長度***短，從而使整個繞組的用線為***少，這有效地減小了初級繞組自身的分布電容。

　　次級繞組----初級繞組繞完，要加繞(3～5)層絕緣墊襯再繞制次級繞組。這樣可減小初級繞組和次級繞組之間分布電容的電容量，也增大了初級和次級之間的絕緣強度，符合絕緣耐壓的要求。

　　偏壓繞組----偏壓繞組繞在初級和次級之間，還是繞在***外層，和開關電源的調整是根據次級電壓還是初級電壓進行有關。
