礦用電力變壓器全面解析
礦用電力變壓器是專為煤礦、金屬礦等地下開采環境設計的特種變壓器，具有防爆、防潮、抗震動等特性，確保在復雜工況下的安全性和可靠性。以下從定義與分類、結構特點、性能參數、市場應用四方面詳細解析：
一、定義與分類
- 定義：礦用變壓器是可移動的成套供、變電裝置，用于將高壓電轉換為適合礦井設備使用的低壓電，適用于含甲烷、煤塵等爆炸危險環境。
-
分類：
- 油浸式：采用變壓器油冷卻，散熱性能好，適用于大容量、高電壓場合，但需防爆措施。
- 干式：空氣冷卻，防火防爆，無污染，適用于中小型設備或?qū)Π踩砸蟾叩膱鏊?
- 防爆型：專為爆炸危險環境設計，采用隔爆外殼和特殊結構，確保安全運行。
二、結構特點
-
外殼設計：

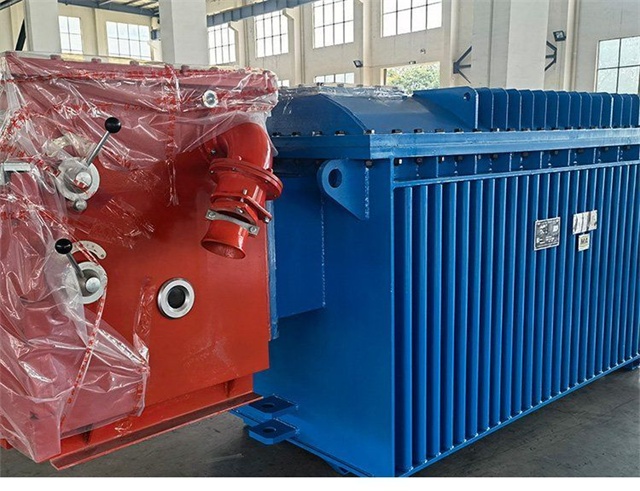

- 全波紋筒式隔爆外殼：截面為長圓形，上下為半圓形，兩側為直線式，一次成型，設有導向散熱板，提升散熱效率。
-
絕緣系統：
- H級絕緣材料：采用美國杜邦NOMEX(R)絕緣紙，耐高溫（180℃），確保電氣強度和安全性能。
-

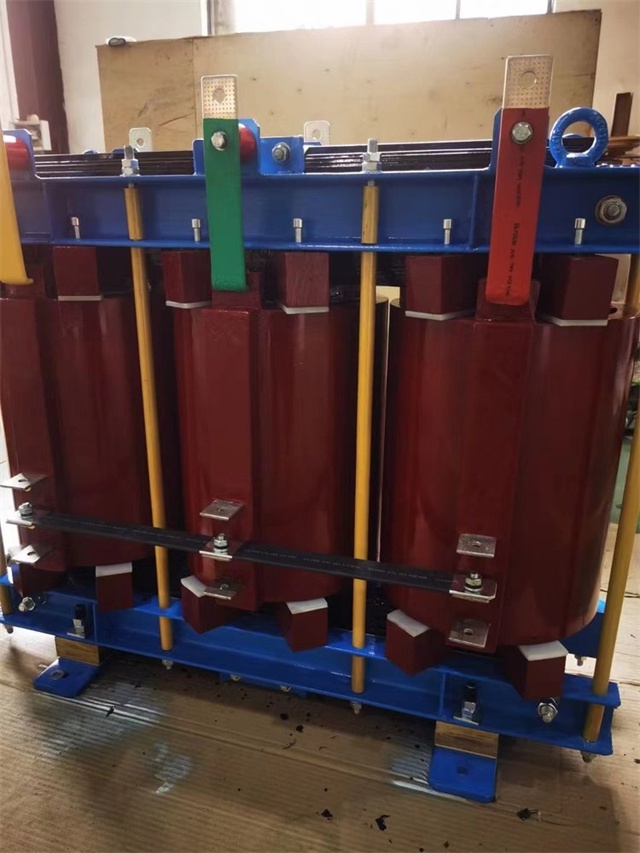

線圈結構：
- 非包封長圓形線圈：扁銅線立繞結構，經VPI真空壓力浸漬無溶劑絕緣漆，增強機械強度和絕緣性能。
-
鐵芯材質：
- 高導磁冷軋硅鋼片：采用H200緊縮綁扎方式，結構緊湊，降低空載損耗。
三、性能參數
以KSG-1000/10/0.4礦用干式變壓器為例：
| 參數名稱 | 參數值 | 特點 |
|---|---|---|
| 額定容量 | 1000kVA | 容量大，滿足礦井大型設備需求。 |
| 電壓變比 | 10/0.4kV | 輸入高壓，輸出低壓，適配礦井設備。 |
| 分接頭 | 2×2.5% | 提供電壓調節靈活性。 |
| 冷卻方式 | 空氣自冷+風扇冷卻 | 散熱效率高，適應井下高溫環境。 |
| 絕緣等級 | F級 | 耐高溫，增強絕緣性能。 |
| 噪聲水平 | 60dB | 低噪音設計，改善井下工作環境。 |
| 空載損耗 | 1.77kW | 低損耗設計，降低運行成本。 |
| 負載損耗 | 8.13kW（120℃） | 高效節能，提升能源利用率。 |
| 短路阻抗 | 6.0% | 平衡電壓波動與短路保護。 |
四、市場應用
-
礦山開采：
- 煤炭、金屬礦：為采煤機、掘進機、通風機等設備提供穩定電力。
- 照明系統：確保礦井內安全照明，提升生產效率。
-
高危行業：
- 石油、化工、天然氣：在易燃易爆環境中安全運行，為設備供電。
-
其他場景：
- 鐵礦、鋁礦、銅礦：滿足不同采礦業的電力需求。
五、總結
礦用電力變壓器通過優化結構設計和采用高性能材料，實現了高效散熱、電氣強度高、承受沖擊性能好的特點。其廣泛應用于礦山開采等高危行業，為設備提供穩定可靠的電力支持，助力安全生產。未來，隨著礦山電力需求的增長和技術進步，礦用變壓器將持續向智能化、高效節能方向發展。
