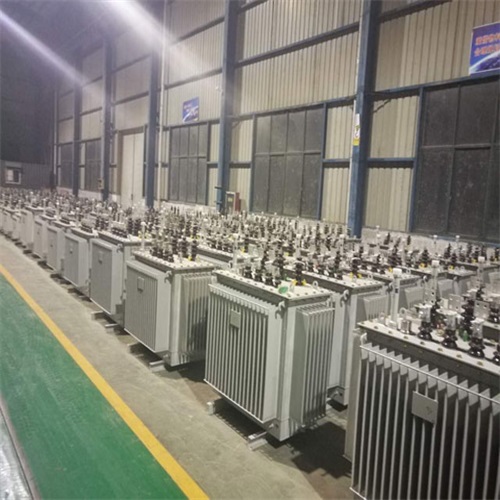

油浸式電力變壓器是一種廣泛應用于電力系統中的關鍵設備，其組成部件眾多且各具功能，共同保障了變壓器的穩定運行和高效轉換。下面將詳細介紹油浸式電力變壓器的組成部件及其功能，并參考相關數字和信息進行闡述。

　　一、核心組成部件

　　鐵心：油浸式電力變壓器的鐵心是其核心部件之一，通常由硅鋼片疊制而成。鐵心的主要作用是提供磁通路徑，確保變壓器在電磁感應原理下正常工作。硅鋼片具有良好的導磁性和較低的磁滯損耗，能夠有效提高變壓器的轉換效率。

　　繞組：繞組是油浸式電力變壓器的另一個關鍵部件，包括輸入繞組和輸出繞組。繞組由導電線圈組成，主要作用是實現電能的傳遞和轉換。輸入繞組接收輸入的電壓信號，通過電磁感應在鐵心中產生磁場;輸出繞組則根據電磁感應原理，在磁場作用下產生輸出電壓。繞組的設計和材質對變壓器的性能有著重要影響，通常采用銅線或鋁線繞制，以確保良好的導電性和機械強度。

　　二、油箱及附件

　　油箱：油箱是油浸式電力變壓器的主要外殼，通常采用鋼板焊接而成。油箱內部儲存著變壓器油，用于冷卻和絕緣。油箱的設計和制造需考慮密封性、機械強度和散熱性能等因素，以確保變壓器在惡劣環境下仍能穩定運行。

　　絕緣套管：絕緣套管是油浸式電力變壓器中用于保護繞組免受外界環境影響的部件。它通常由絕緣材料制成，具有較高的絕緣強度和機械強度。絕緣套管能夠有效防止繞組與外部環境的接觸，避免繞組受潮、污染或損壞。

　　調壓部件：調壓部件是油浸式電力變壓器中用于調節輸出電壓的部件。它通常包括分接開關和調壓線圈等。通過調整分接開關的位置或改變調壓線圈的匝數比，可以實現對輸出電壓的精確調節。調壓部件的設計和制造需考慮調節范圍、調節精度和機械強度等因素。

　　三、其他附件

　　儲油柜：儲油柜是油浸式電力變壓器中用于儲存變壓器油的部件。它通常位于油箱的頂部，通過管道與油箱相連。儲油柜的作用是補償因溫度變化引起的油量變化，確保變壓器內部始終充滿變壓器油。

　　安全氣道：安全氣道是油浸式電力變壓器中用于防止油箱內部壓力過高的部件。當變壓器內部出現故障導致油溫升高、油壓增大時，安全氣道會自動打開釋放壓力，防止油箱爆炸。

　　吸濕器：吸濕器是油浸式電力變壓器中用于吸收空氣中水分的部件。它通常安裝在油箱的頂部或側面，通過濾網和干燥劑吸收空氣中的水分和雜質，防止水分進入變壓器內部影響絕緣性能。

　　瓦斯繼電器：瓦斯繼電器是油浸式電力變壓器中用于檢測內部故障并發出報警信號的部件。當變壓器內部出現故障導致油中分解出氣體時，瓦斯繼電器會檢測到這些氣體并發出報警信號，以便及時采取措施進行維修。

　　四、總結

　　油浸式電力變壓器作為一種重要的電力設備，其組成部件眾多且各具功能。核心組成部件包括鐵心和繞組;油箱及附件包括油箱、絕緣套管和調壓部件;其他附件還包括儲油柜、安全氣道、吸濕器和瓦斯繼電器等。這些部件共同協作，確保了油浸式電力變壓器的穩定運行和高效轉換。在設計和制造過程中，需充分考慮各部件的性能要求和相互作用關系，以確保變壓器的整體性能達到最佳狀態。
