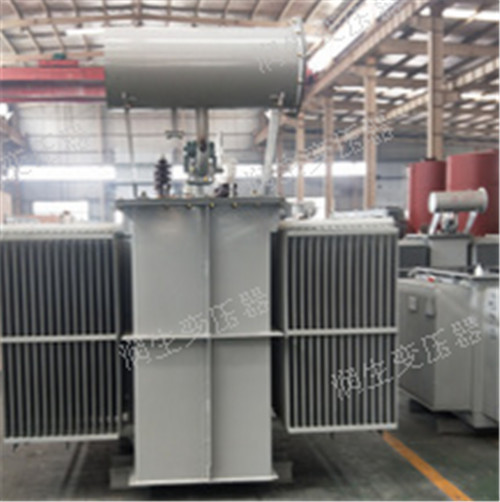

本說明適用于本公司生產的S11-2500KVA全密封油浸電力變壓器，額定容量在3150KVA及以下，電壓等級35KV及以下。

　　一、 用途及特點

　　全密封油浸電力S11-2500KVA全密封油浸電力變壓器除適用于一般電力S11-2500KVA全密封油浸電力變壓器使用的場合外，尤其適用

　　于石油化工、冶金、紡織、輕工及濕度較大，維護不便的企業、礦山、農村等。

　　本產品取消了儲油柜、吸濕器等油保護裝置，確保S11-2500KVA全密封油浸電力變壓器油不與空氣接觸，所有密封

　　件均用密封優異的特種橡膠，采用真空注油，在一般情況下，S11-2500KVA全密封油浸電力變壓器不需任何處理可連續使用20年，維護費用低是本產品的主要特點，并且運行可靠性增強、使用壽命延長。

　　二、 運輸

　　1、運輸及安裝過程中，起吊S11-2500KVA全密封油浸電力變壓器時，應同時使用油箱上的四個吊攀可以承受S11-2500KVA全密封油浸電力變壓器總裝后注滿足量S11-2500KVA全密封油浸電力變壓器油后的總重量，箱蓋上的吊板僅供起吊器身之用，起吊時鋼索與垂線之夾角不得大于30°。如果不能不達到這種要求時，則應采用專門橫梁起吊S11-2500KVA全密封油浸電力變壓器。

　　2、本產品的所在緊固部位均采用防松螺母，保證了可靠的堅固。但在運輸過程中仍要保證S11-2500KVA全密封油浸電力變壓器具有足夠的穩定性，S11-2500KVA全密封油浸電力變壓器的斜度不得大于15°。起吊時應輕提輕放，在無起重設備的條件下，地面移動時應緩慢，以防止劇烈振動。

　　三、 驗收與儲存

　　1、用戶收到S11-2500KVA全密封油浸電力變壓器后，應立即按銘牌查對所收到的產品型號、規格是否與訂貨合同相符，隨之仔細檢查S11-2500KVA全密封油浸電力變壓器各部位有無損壞，易損部件，如信號溫度計，套管等是否損壞，信號溫度計軟管有否扁折斷現象。特別要注意瓷套管的完整性，這根據套管有無滲油現象來判斷，并檢查S11-2500KVA全密封油浸電力變壓器各密封部分有無漏油，滲油現象。

　　2、S11-2500KVA全密封油浸電力變壓器如不立即安裝和投入運行而需長期儲存時，所有密封片應封好，備件也在妥善保存，并寫期檢查儲存情況。

　　五、 S11-2500KVA全密封油浸電力變壓器的安裝和維護

　　1、 S11-2500KVA全密封油浸電力變壓器的安裝

　　1.1、 用戶用鏟車或其它搬運工具將S11-2500KVA全密封油浸電力變壓器平穩運到指定的安裝位置。

　　1.2、 安裝時注意不要損壞套管等易損件，不要碰傷油箱、擦傷漆膜。

　　2、 S11-2500KVA全密封油浸電力變壓器投運前的檢查及判定基準

　　2.1、全密封油浸電力S11-2500KVA全密封油浸電力變壓器支到用戶處后，不必吊芯檢查。

　　2.2、對S11-2500KVA全密封油浸電力變壓器按《電氣裝置安裝工程電氣設備交接試驗標準》做以下項目的試驗。

　　2.2.1、測量繞組連同套管的直流電阻 ，其值與同溫下的出廠實測數值比較，變化不應大于2%。

　　2.2.2、檢查所有分接頭的變化，與出廠數據相比應無明顯差別。

　　2.2.3、檢查S11-2500KVA全密封油浸電力變壓器的聯結組標號與銘牌標記是否一致。

　　2.2.4、取油樣方法

　?、賹⒅睆郊s為80-100mm玻璃試杯和100ml左右的針筒擦洗凈并烘干。

　?、谛_(kāi)油箱下部的油樣閥門罩

　　③將油樣閥門出油口及附近用干凈的紙或布

　?、軐⒉Ａг嚤瓕?duì)準閥門出油口

　?、萦冒迨謱⒂蜆娱y的螺栓緩慢旋開使油流入杯中，同時將針筒針頭置入油樣閥油出口處抽到油樣。

　?、抻蜆拥牧坑捎脩?hù)根據試驗項目所需而定

　?、弋?dāng)油樣取完后，旋緊油樣閥門螺栓和閥門罩

　?、啻蜷_(kāi)S11-2500KVA全密封油浸電力變壓器箱蓋上部的注油管蓋，將與所取油樣同型號，同重量，并經試驗合格的S11-2500KVA全密封油浸電力變壓器油緩慢地倒入注油管內，并旋緊注油管蓋，取油樣和補油過程完畢。

　　3、 S11-2500KVA全密封油浸電力變壓器的維護

　　3.1、滲油處理和補油方法

　　3.1.2如密封材質引起滲油，應調換密封件。

　　3.1.3焊縫滲油，應及時處理。

　　3.1.4滲油處理后，補油方法同2.2.7條第8點

　　3.1.4.1補油量：一般情況下滲出油箱的油量較少，故補油量以箱蓋上的注油滿油為準，可不考慮當時的油溫和環境溫度。

　　3.2全密封S11-2500KVA全密封油浸電力變壓器真空注油的目的，最主要的是使線圈內的氣體在真空條件下盡可能的排除，讓S11-2500KVA全密封油浸電力變壓器油充滿線圈內部的絕緣材料的空隙，擔高S11-2500KVA全密封油浸電力變壓器的絕緣性能和使用壽命。由于因滲油而需補油的量很小，因此不影響線圈的絕緣性能(制造廠在真空注油工藝中規定：在真空注油的條件上將油注到距箱蓋100mm左右，然后停止注油，但繼續保持真空1小時，然后再?gòu)南渖w上注油管注油，使油位升到注油管頂部。)

　　六、允許運行方式

　　1、額定運行方式

　　1.1S11-2500KVA全密封油浸電力變壓器在規定的冷卻條件下可按銘牌規范運行。

　　1.2S11-2500KVA全密封油浸電力變壓器在運行中的允許溫度按上層油溫升來檢查，上層油溫升允許值在55K，但最高溫度不得超過95oC。為避免S11-2500KVA全密封油浸電力變壓器油老化過快，上層油溫不宜經常超過85oC

　　1.3升壓S11-2500KVA全密封油浸電力變壓器和降壓S11-2500KVA全密封油浸電力變壓器的外加電壓可以較額定值為高，但一般不得超過額定值的5%，無論電壓分接頭在任何位置，如果所加一次電壓，不超過其相應電壓值5%，則S11-2500KVA全密封油浸電力變壓器的二次側可帶額定電流。

　　2.允許的過負荷

　　2.1S11-2500KVA全密封油浸電力變壓器可以在正常過負荷的情況下運行。正常過負荷可以經常使用，其允許值根據S11-2500KVA全密封油浸電力變壓器的負荷曲線，冷卻介質的溫度心及過負荷前S11-2500KVA全密封油浸電力變壓器所帶的負荷等來確定，事故過負荷只允許在事故情況下使用。例如運行中的若干臺S11-2500KVA全密封油浸電力變壓器中有一臺損壞又無備用S11-2500KVA全密封油浸電力變壓器，則其余S11-2500KVA全密封油浸電力變壓器允許按事故過負荷運行。

　　2.2S11-2500KVA全密封油浸電力變壓器事故過負荷的允許值應按下表規定：

　　事故過負載對額定負荷之比 1.3 1.5 1.75 2.0 3.0

　　過負荷允許的持續時間(分) 120 45 20 10 1.5

　　3、允許的短路電流的不平衡電流。

　　3.1S11-2500KVA全密封油浸電力變壓器的短路線電流不得超過額定電流的25倍，短路電流通過的時間不應超過根據 下式計算所得的數值：

　　T=900/K秒，式中K為穩定短路電流對額定電流的倍數。

　　3.2線圈按Y，yn0接的S11-2500KVA全密封油浸電力變壓器，中線電流一般不得超過低壓線圈額定電流25%(用戶有特殊要求的除外)
